Descripción

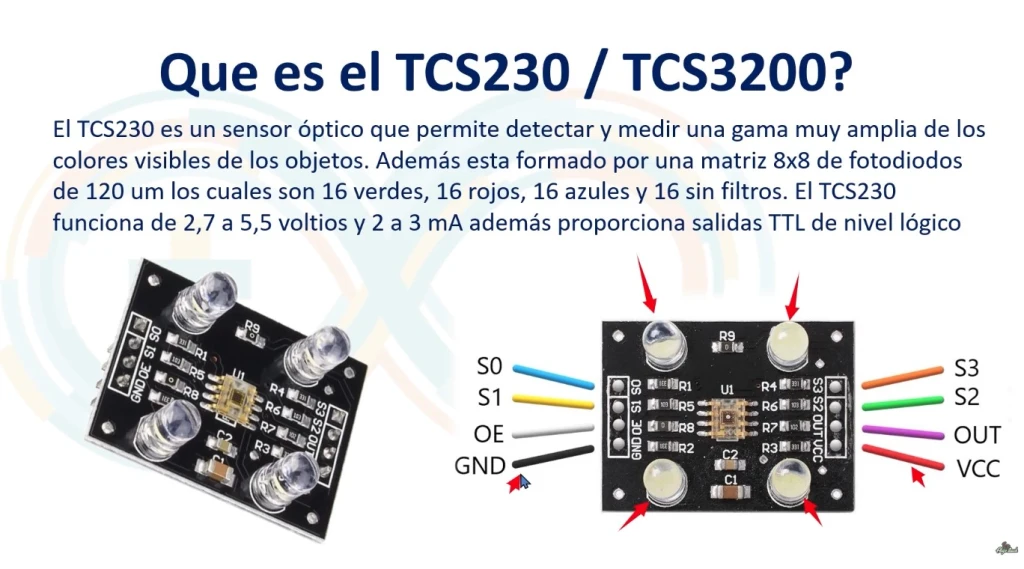

El paquete de montaje en superficie SOIC TCS230 de 8 pines, en un solo chip tiene 64 fotodiodos.Estos diodos se dividen en cuatro tipos.16 del fotodiodo con filtro rojo; 16 fotodiodos con filtro verde; 16 fotodiodos con filtro azul; Los 16 restantes sin ningún filtro pueden pasar toda la información óptica.El chip del fotodiodo está escalonado, es posible minimizar la no uniformidad de la radiación incidente, aumentando así la precisión del reconocimiento de color;Por otro lado, el mismo color del fotodiodo 16 está conectado en paralelo, distribuido uniformemente en la matriz de diodos, puede eliminar el color del error de posición.Trabaje con dos pines programables para seleccionar dinámicamente el filtro deseado.Rango de frecuencia de salida típico del sensor de 2 Hz ~ 500 kHz, los usuarios también pueden seleccionar dos pines programables al 100%, 20% o 2% del factor de escala de salida o modo de apagado.Factor de escala de salida para que la salida del sensorSe puede adaptar a diferentes rangos de medición y aumenta su capacidad de adaptación.Por ejemplo, cuando utilice un contador de frecuencia de baja velocidad, puede elegir un pequeño valor de escala que la frecuencia de salida TCS230 y el contador coincidan.
Resumen:

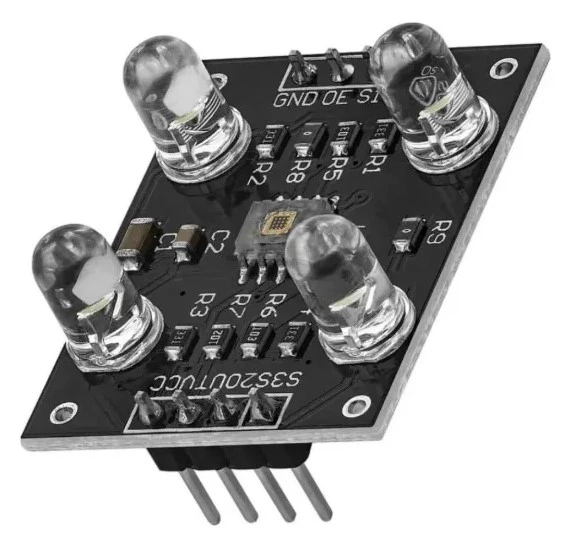

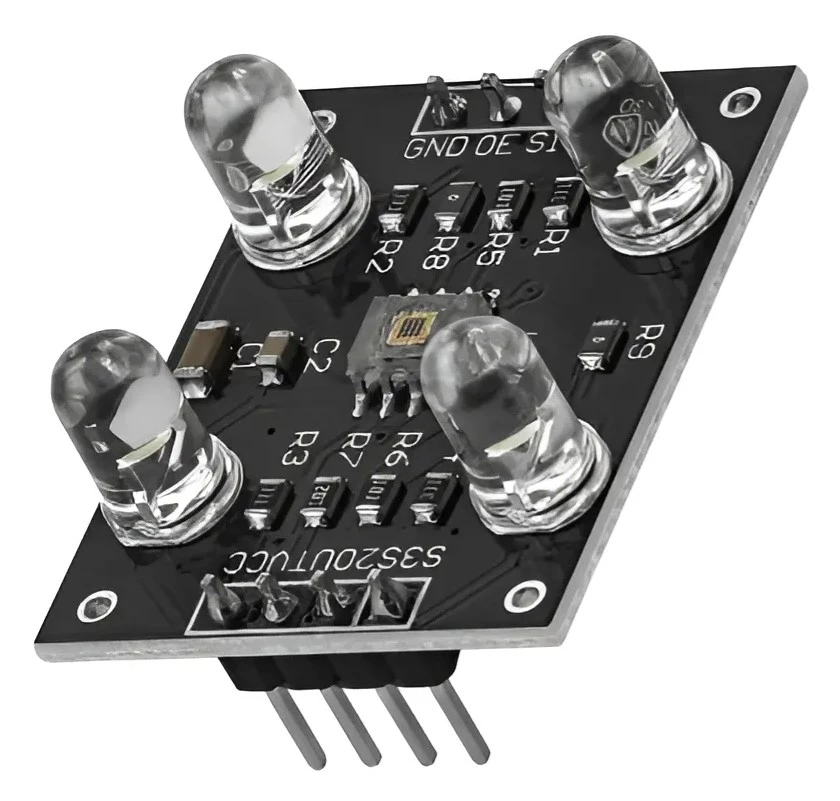

1.Placa PCB de chips importados TCS3200 con baño de oro
2.TCS3200 es la versión de actualización TCS230, mejor
3.Fuente de alimentación 3-5v
4.interferencia antiluz
5.LED blanco, puede controlar el encendido y apagado.
6.puede detectar el color del objeto no luminoso
7.Dimensiones del PCB: (L) 33 mm * (W) 25 mm
https://www.alldatasheet.com/datasheet-pdf/pdf/202765/TAOS/TCS230.html
https://www.youtube.com/watch?v=OAcuLzGWZuU
